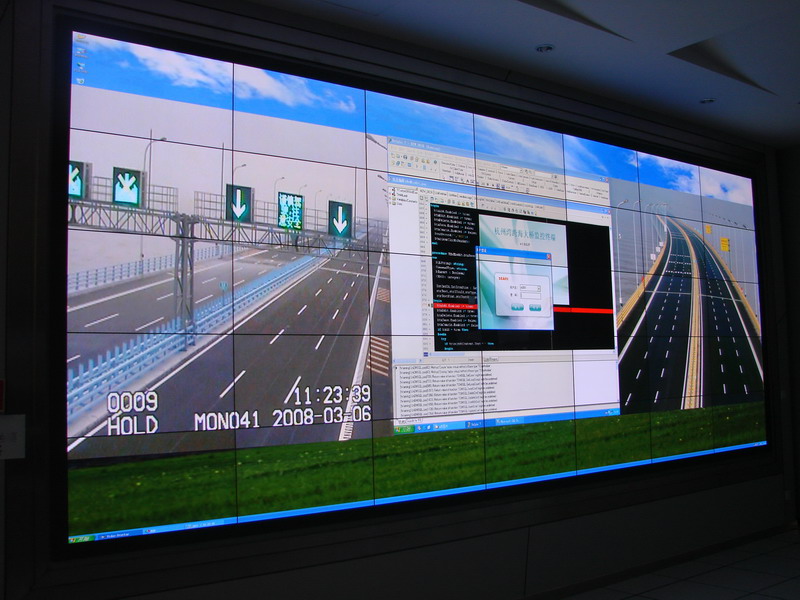

現在我們日常工作的生活中就經常可以看到液晶拼接屏的足跡。現在我們就液晶拼接屏比較常見的信號干擾作一下系統分析和排查：

    1、系統附近有很強的干擾源。這可以通過調查和了解而加以判斷。如果屬于這種原因，解決的辦法是加強攝像機的屏蔽，以及對視頻電纜線的管道進行接地處理等。

    2、視頻傳輸線的質量不好，特別是屏蔽性能差(屏蔽網不是質量很好的銅線網，或屏蔽網過稀而起不到屏蔽作用)。與此同時，這類視頻線的線電阻過大，因而造成信號產生較大衰減也是加重故障的原因。此外，這類視頻線的特性阻抗不是75Ω以及參數超出規定也是產生故障的原因之一。

    3、由于視頻電纜線的芯線與屏蔽網短路、斷路造成的故障。這種故障的表現形式是在監視器上產生較深較亂的大面積網紋干擾，以至圖像全部被破壞，形不成圖像和同步信號。這種情況多出現在BNC接頭或其它類型的視頻接頭上。即這種故障現象出現時，液晶拼接墻往往不會是整個系統的各路信號均出問題，而僅僅出現在那些接頭不好的路數上。只要認真逐個檢查這些接頭，就可以解決。

    4、由于供電系統的電源而引起的。在正常的電源上迭加有干擾信號。而這種電源上的干擾信號，多來自本電網中使用可控硅的設備。特別是大電流、高電壓的可控硅設備，對電網的污染非常嚴重，這就導致了同一電網中的電源不"潔凈"。比如本電網中有大功率可控硅調頻調速裝置、可控硅整流裝置、可控硅交直流變換裝置等等，都會對電源產生污染。這種情況的解決方法比較簡單，只要對液晶拼接屏整個系統采用凈化電源或在線UPS供電就基本上可以得到解決。

    5、由傳輸線引入的空間輻射干擾。這種干擾現象的產生，多數是因為在傳輸系統、系統前端或中心控制室附近有較強的、頻率較高的空間輻射源。這種情況的解決辦法一個是在系統建立時，應對周邊環境有所了解，盡量設法避開或遠離輻射源;另一個辦法是當無法避開輻射源時對前端及中心設備加強屏蔽，對傳輸線的管路采用鋼管并良好接地。

    6、由于傳輸線的特性阻抗不匹配引起的故障現象。這種現象的表現形式是在監視器的畫面上產生若干條間距相等的豎條干擾，干擾信號的頻率基本上是行頻的整數倍。也可以說，產生這種干擾現象是由液晶拼接墻系統視頻電纜的特性阻抗和分布參數都不符合要求綜合引起的。解決的方法一般靠"始端串接電阻"或"終端并接電阻"的方法去解決。
