安裝時的注意事項說明如下：

  一、主要性能指標

  電源要求220V交流

  工作溫度-20℃～60℃

  額定功率120W

  二、通信（LED顯示屏為RS-232通信方式）：

  1、與集中器級連使用，共用一個Modem。

  2、LED顯示屏只有上行口，沒有下行口，所以只能級聯在集中器的下行口。

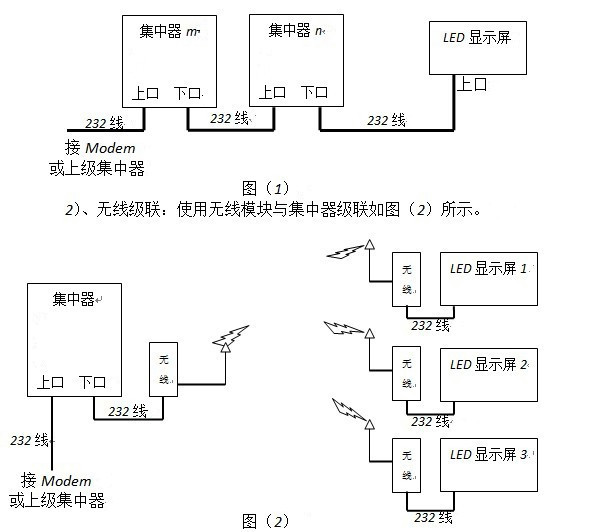

  3、1）、有線級聯：通信線是由網線做成的一端為9孔圓形插孔，插在LED顯示屏的9針圓形插座上；另一端為DB9插頭（母頭），做一根轉接線接到集中器的下口，如圖（1）所示。



    若使用無線模塊，可在LED顯示屏發往現場前把無線模塊放置在顯示屏的內部：無線模塊的232與LED顯示屏的232對接（2和3不用交叉，把LED顯示屏原有232頭去掉或把其用防水膠帶封住以免外界干擾影響通信）；無線模塊的220V的交流供電端接在LED顯示屏的220V交流端；無線模塊的天線放在LED顯示屏外面適合的位置。

  三、安裝固定

  1、固定方法：在LED顯示屏的兩側分別有兩個掛鼻，可用膨脹螺栓將其固定在墻上。

  2、安裝位置：根據現場具體情況和局方的要求而定。原則是：進出小區容易看到，盡量避雨，在使用無線的情況下必須使集中器端的無線模塊與LED顯示屏端的無線模塊之間通信暢通。
